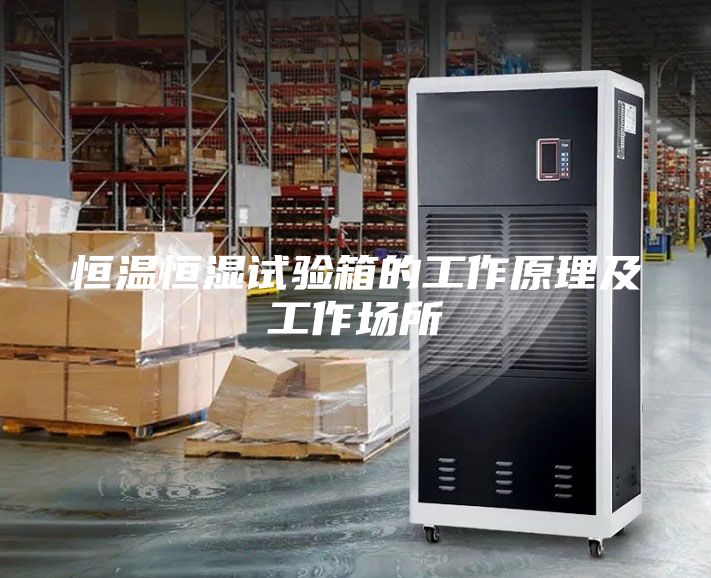

（恒溫恒濕試驗箱的工作原理及工作場所）

　　恒溫恒濕試驗箱也稱恒溫恒濕試驗機、恒溫恒濕實驗箱、可程式濕熱交變試驗箱、恒溫機或恒溫恒濕箱，用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合電子、電器、手機、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天等制品檢測質量之用。

　　恒溫恒濕試驗箱的工作原理及工作場所

　　一、恒溫恒濕試驗箱工作原理和工作過程：1、制冷系統：恒溫恒濕試驗箱的制冷系統是恒溫恒濕試驗箱的重要組成部分之一。恒溫恒濕試驗箱的制冷方式包括機械制冷和輔助液氮制冷兩方面，機械制冷采用蒸汽壓縮制冷法，主要由冷凝器，壓縮機，節流機構和蒸發器幾個主要部分來完成，由于試驗環境的低溫要求通常需要達到-55℃以下，單一制冷難以滿足要求，因此試驗箱的制冷方式一般采用復疊式制冷。恒溫恒濕箱的制冷系統由兩部分組成，分別為高溫和低溫部分，每部分是一個獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化；低溫部分制冷劑的蒸發則從被冷卻的對象(試驗箱內的空氣)吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器起來，它同時是高溫部分和低溫部分的冷凝器。恒溫恒濕試驗箱的高溫部分制冷劑采用中溫制冷劑，低溫部分制冷劑是采用低溫制冷劑，箱內溫度能達到-80-150℃，制冷過程如以下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。zui后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。2、加熱系統：恒溫恒濕試驗箱的加熱系統相對制冷系統而言，相對是比較簡單。它主要有大功率電阻絲組成，由于試驗箱要求的升溫速率較大，因此試驗箱的加熱系統功率都比較大，而且在試驗箱的底板也都設有加熱器的。3、控制系統:控制系統是試驗箱的核心控制部分,它決定了恒溫恒濕試驗箱的升溫速率，精度等重要指標。現在的試驗箱控制器一般都采用PID控制，也有一小部分是采用PID與模糊控制相組合的控制方式。由于控制系統基本上屬于軟件的范疇，而且此部分在使用過程中，一般情況是不會出現什么問題的。4、濕度系統：恒溫恒濕箱的濕度系統分為加濕和除濕兩個子系統。恒溫恒濕試驗箱的加濕方式一般采用濕汽加濕法,即將低壓蒸汽直接注入試驗空間加濕.這種加濕方法加濕能力,速度快,加制靈敏,尤其在降溫時可以輕易實現強制加濕。恒溫恒濕試驗箱的除濕方式有兩種：機械制冷除濕和干燥除濕。機械制冷除濕的除濕原理是將空氣冷卻到露點溫度以下，使大于飽和含濕量的水汽凝聚析出,這樣就降低了濕度。干燥器除濕是利用氣泵將恒溫恒濕試驗箱內的空氣抽出,并將干燥的空氣注入,同時將濕空氣送入可循環利用的干燥室內進行干燥,干燥完后又送入試驗箱內，如此反復循環進行除濕?，F在大部分恒溫恒濕試驗箱采用機械制冷除濕方式,而干燥除濕方式,可以使露點溫度達到0℃以下.適用于有非凡要求的場合,但價格較貴。5、傳感器系統：恒溫恒濕試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用比較多的是鉑電組和熱電偶兩部分.濕度的測量方法有兩種:干濕球溫度計法和固態電子式傳感器直接測量法.6、空氣循環系統：恒溫恒濕試驗箱的空氣循環系統一般有離心式風扇和驅動器運轉的電機構成。它提供了試驗箱內空氣的循環。二、安裝場所為了便于箱體散熱及維護保養，安裝本設備的場所必須符合下列條件：1、與相鄰的墻壁或器物之間的距離300mm2、為了穩定的發揮試驗箱的功能、性能，應選擇常年溫度為15~35℃，相對濕度大于85%的場所。3、安裝場所的環境溫度切忌急劇變化。4、應安裝在水平面上（安裝時應用水平儀在地面上確認水平）。5、應安裝在無直射陽光的場所。6、應安裝在通風良好的場所。7、應安裝在遠離可燃物、爆炸物及高溫發熱源的地方。8、應安裝在灰塵少的場所。9、盡可能地安裝在靠近供電電源的場所。
